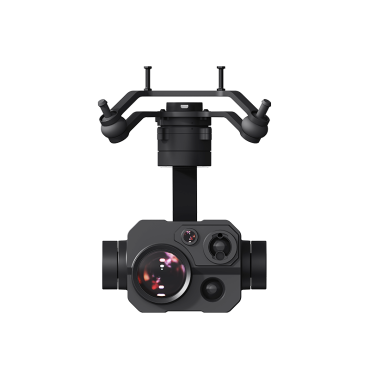

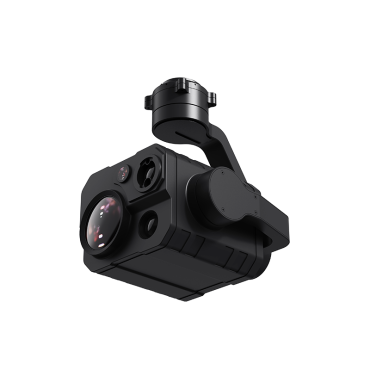

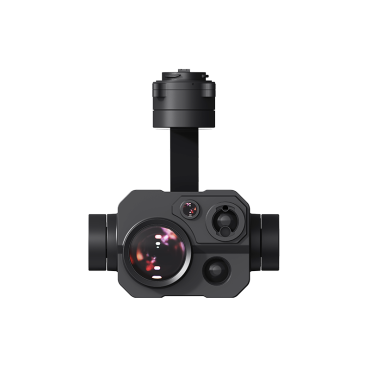

FPV HD kamera SIYI ZT30 EO/IR/LRF Gimbal

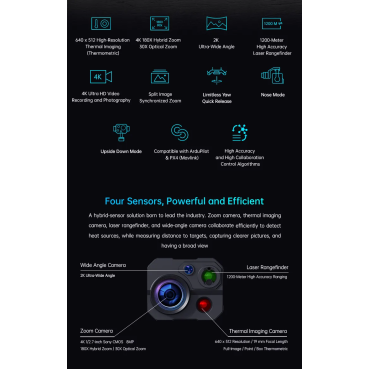

SIYI ZT30 je pokročilý EO/IR gimbal systém navržený pro náročné letecké mise vyžadující přesnost, čistotu a multifunkční schopnosti. Nabízí termální senzor s vysokým rozlišením 640×512 s funkcí měření teploty, výkonnou 4K kameru s 30× optickým a 180× hybridním zoomem a laserový dálkoměr s dosahem 1200 metrů. ZT30 poskytuje bezkonkurenční situační přehled v kompaktním provedení.

Díky 2K ultraširokoúhlému snímání, rozdělenému zobrazení a synchronizovanému zoomu umožňuje ZT30 operátorům sledovat teplotní a optické záznamy zároveň s vysokou přesností. Podporuje nekonečné otáčení (yaw), rychloupínací montáž, režim Nose i obrácenou instalaci, což zajišťuje flexibilní použití na různých UAV platformách.

Specifikace:

Celkově:

Výstup videa: Ethernet
Vstup řídicích signálů: S.Bus, UART, Ethernet UDP / TCP
Výstup řídicích signálů: S.Bus
Stabilizace: Vysoce přesná 3osá stabilizace (yaw, pitch, roll)
Napětí: 11–25,2 V (3S až 6S)
Spotřeba: Průměrně 9 W, špička 20 W
Krytí: IP4X
Pracovní teplota: -10 až 50 °C
Rozměry (s rychloupínacím úchytem): 134.5 × 140 × 201 mm
Hmotnost (s úchytem): 854 g

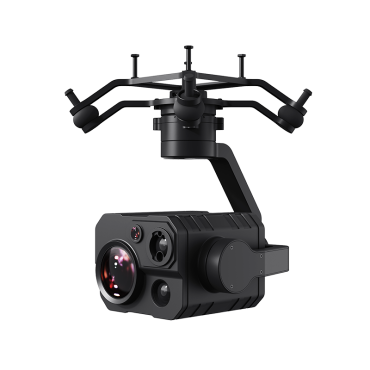

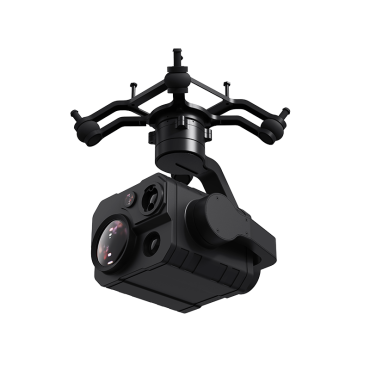

Rychloupínací úchyt ZT30:

Rozměry: 140 × 140 × 63 mm
Hmotnost: 104 g

Gimbal:

Úhlová stabilita: ±0.01°
Ovládání náklonu (pitch): -90° ~ +25°
Ovládání směru (yaw): neomezené
Ovládání rotace (roll): -45° ~ +45°

Zoom kamera:

Objektiv: 30× optický / 180× hybridní zoom
Ohnisková vzdálenost: 4.8–149 mm (±5%)
Snímač: 1/2.7" Sony CMOS, 8 MP
Clona: F1.3–4.8 (±5%)
Zorné pole: Bez zoomu – diagonálně 65.4°, horizontálně 58.1°
Při 30× zoomu – diagonálně 2.48°, horizontálně 2.14°
Rozlišení videa: 4K@30fps, 2K@30fps, 1080p@30fps, 720p@30fps
Fotografie: 4K (3840 × 2160)

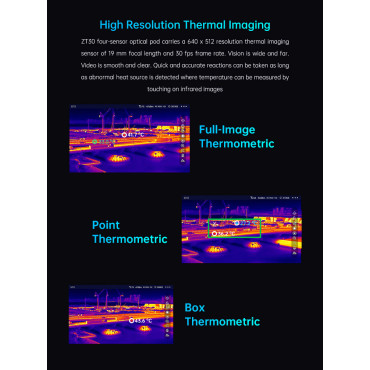

Termokamera:

Senzor: Nechlazený VOx mikrobolometr
Rozlišení: 640 × 512
Digitální zoom: 2×
Ohnisková vzdálenost: 19 mm, clona F1.1, fixní focus
Vlnová délka: 8–14 μm
Rozsah měření teplot:
- Vysoká citlivost: -20 až +150 ℃
- Nízká citlivost: 0 až +550 ℃
Přesnost: ±2 ℃ / ±3 ℃
Režimy měření: Celoplošné, bodové, box měření

Širokoúhlá kamera:

Snímač: 1/2.8" Sony CMOS, 4 MP
Ekvivalentní ohnisko: 20 mm
Zorné pole: Diagonálně 93°, horizontálně 84.5°
Rozlišení videa: 2K@30fps
Rozlišení fotografií: 2K (2560 × 1440)

Laserový dálkoměr:

Dosah: 5–1200 m
Vlnová délka: 900–908 nm
Rozlišení: 0.1 m
Přesnost: ±1 m (3–100 m), ±1 + L*0.25% m (100–600 m)
Frekvence pulzů: 3 Hz
Max. výkon: 5 mW

Obecné:

Bitrate: 15 Mbps (kodek H.265)
Formát souborů: FAT32, exFAT
Formát obrázků: JPG
Formát videa: MP4
MicroSD: Class10, max. 256 GB
Režim focení: Jednotlivý snímek
Expoziční režim: Vyhodnocovací

Balení obsahuje:

1 × ZT30 čtyřsenzorový optický gimbal
1 × ZT30 rychloupínací antivibrační úchyt
1 × ochranný kufr
1 × S.Bus Y kabel pro MK15 / HM30
1 × univerzální 3 v 1 řídicí kabel
1 × napájecí kabel pro gimbal
1 × ethernetový kabel pro gimbal
1 × kabel pro propojení se SIYI Link
1 × ethernetový kabel RJ45
1 × kabel UART pro PX4 / ArduPilot
1 × sada šroubů pro montáž ZT30
1 × kryt pro O4 Air Unit (černý)
1 × držák kamery DJI O4
1 × tlumicí držák kamery
6 × tlumicí kuličky
6 × HD tlumicí kuličky
4 × šrouby M2×4
6 × šrouby M1.4×10×4 s podložkou
