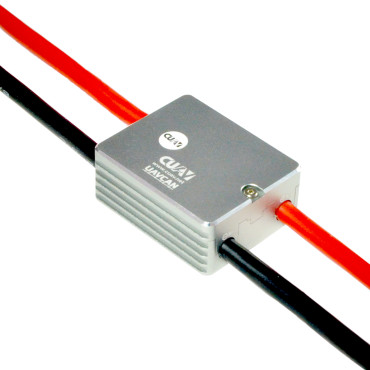

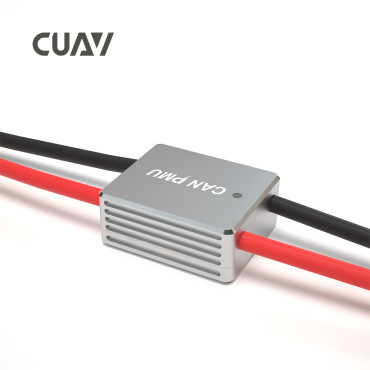

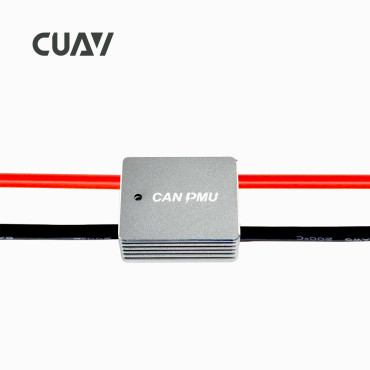

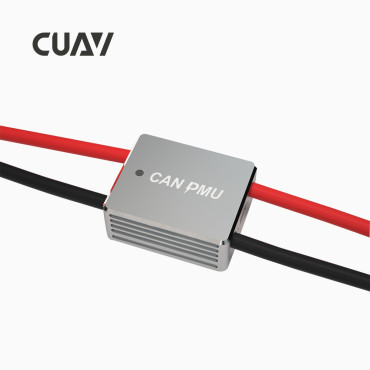

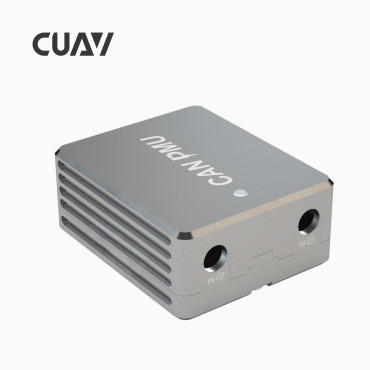

Power module CUAV CAN PMU

DroneCAN PMU je modul pro správu napájení dronů s vestavěným procesorem STM32F4, který využívá kompenzační algoritmus CUAV ITT pro přesné měření napětí a proudu baterie dronu. Podporuje vstupní napětí 6~62V a výstupní port POWER může dodávat 5V/8A. Používá pokročilou komunikaci přes sběrnici CAN a podporuje standardní protokol DroneCAN. Každé PMU je kalibrováno ve výrobě pro zajištění dobré konzistence a vysoké přesnosti.

Specifikace:

• Procesor: STM32F412
• Vstupní napětí: 6~62V (2S-15S)
• Maximální proud: 110A
• Přesnost měření napětí: ±0.05V
• Přesnost měření proudu: ±0.1A
• Rozlišení: 0.01A/V
• Maximální výstupní výkon: 6000W po dobu 90 s
• Maximální kontinuální výkon: 5000W
• Výstupní napájení: 5.4V/5A
• Protokol: DroneCAN
• Provozní teplota: -20~+100℃
• Podpora aktualizace firmware
• Není vyžadována kalibrace

Typy konektorů:

• 8mm samičí bullet power konektory (baterie XT-90 a kabely ESC jsou dodány)
• Napájení autopilota: Molex 6 pin 1.5mm #5025850670 (kabel CUAV V5 dodán)
• CAN: 4 pin JST-GH (kabel dodán)

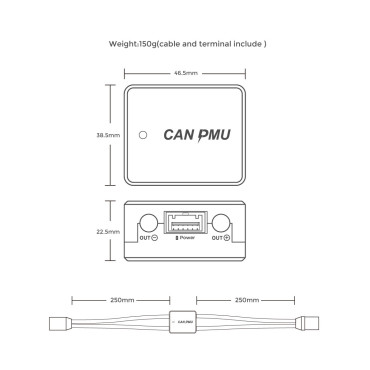

Fyzické rozměry:

• Velikost: 46.5mm * 38.5mm * 22.5mm
• Hmotnost: 76g
