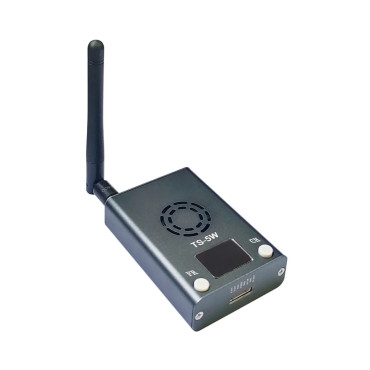

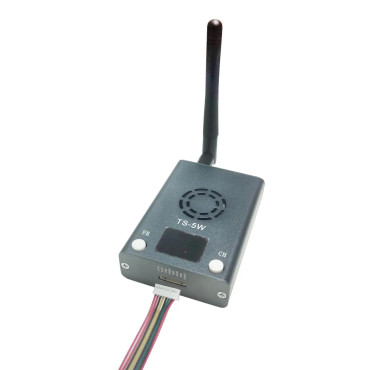

VTX Jhemcu TS-5W 4,9-5,8G 5W

Video vysílač TS-5W s vysokým výkonem 5000mW. Pracuje ve frekvenčním rozsahu 4990 MHz až 5945 MHz přes 56 kanálů.

Specifikace

Vysílací výkon: 5W (5000mW)
Provozní frekvenční rozsah: 4990 - 5945 MHz
Výstupní výkon: 33-39 dBm
Provozní napětí: 9-36V
Proud: 1300mA
Výstupní impedance: 50 Ohm
Vstupní napětí: 12V
Formát videa: NTSC/PAL
Konektor: SMA
Rozměry: 72,5 x 50 x 18,5 mm
Hmotnost: 77g

Pokyny pro připojení a nastavení

Zapnutí:

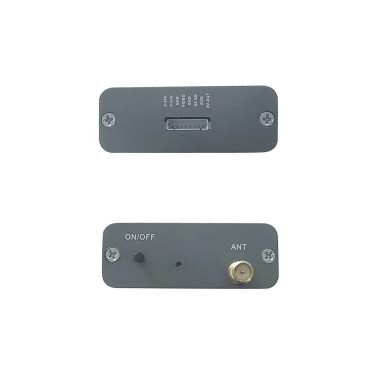

- Předtím se ujistěte, že je anténa správně nainstalována. Stiskněte tlačítko napájení a vysílač začne pracovat. Na displeji se zobrazí poslední uložené frekvenční pásmo a kanál.
- Dávejte pozor, abyste během provozu neblokovali větrací otvory chladiče.

Založit:

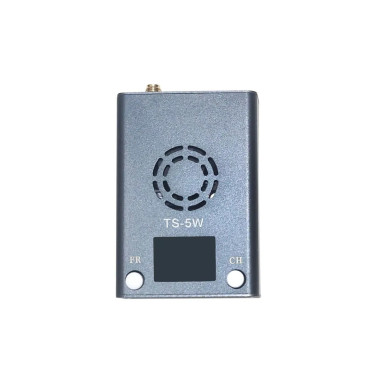

Upravte kanál _CH a frekvenční pásmo _FR modulu pomocí dvou tlačítek a tlačítka napájení (poznámka: po instalaci antény by mělo být zapnuto, jinak se spálí výkonové zesílení).

Úprava frekvenčního pásma:
Stisknutím tlačítka FR upravíte aktuální frekvenční pásmo. Krátkým stisknutím tlačítka FR (asi 0,5 sekundy) přepnete mezi frekvenčním pásmem 1 a 2 a na indikátoru se zobrazí hodnota od 1 do 2;
Stiskněte znovu tlačítko FR (asi 0,5 sekundy) a frekvenční pásmo se změní z 2 na 3 a zobrazí se hodnota 2 až 3…

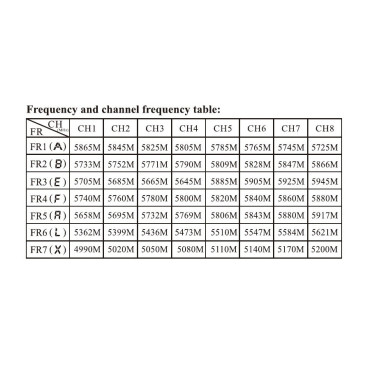

Frekvenční pásma jsou cyklická A.B.E.F.R.L.X a digitální indikátor je zobrazuje jako 1,2 3.4.5.6.7.

Úprava kanálu:
Stisknutím tlačítka CH upravíte kanál, na kterém se nacházíte. Krátce stiskněte tlačítko CH (asi 0,5 sekundy), při přepnutí frekvenčního pásma z 1 na 2 se hodnota změní z 1 na 2 na indikátoru; další úpravy jsou podobné jako při výběru frekvenčních pásem.

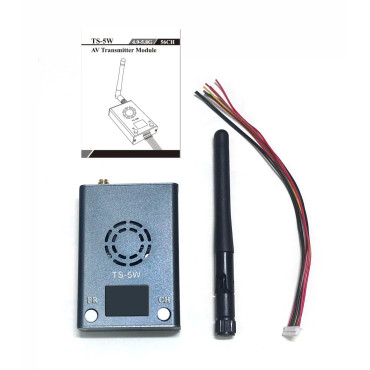

Balíček obsahuje:
1 x modul Video vysílač
1x Anténa
1 x 8pinový JST kabel
1 x Uživatelská příručka
