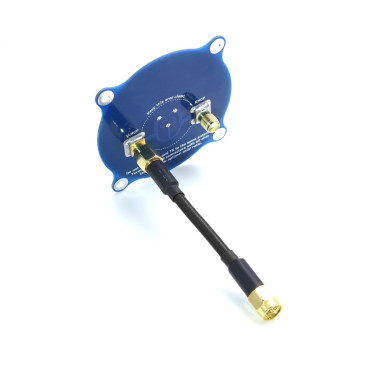

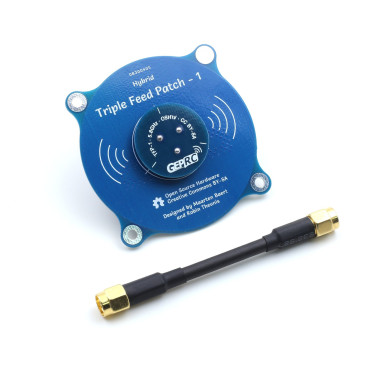

Oprava trojitého podávania-1



Stredová frekvencia: 5,8 GHz

Šírka pásma: 660 MHz (5,47-6,13 GHz)

Zhoda: S11< -20 dB, VSWR< 1,22 (na stredovej frekvencii)

Osový pomer:< 1,3

Zisk antény DBi: 9,4

Šírka lúča polovičného výkonu: 55 ° (horizontálne a vertikálne)

Radiačná účinnosť: 83,5 %



Tieto hodnoty sú založené na simulácii a skutočné merania sú nasledujúce (sú veľmi podobné).

V dôsledku zmeny dielektrickej konštanty FR4 môže byť stredová frekvencia prenášaná medzi dávkami.

A nie všetky značky FR4 majú rovnakú dielektrickú konštantu.

Prevod frekvencie na 100 MHz je normálny.
