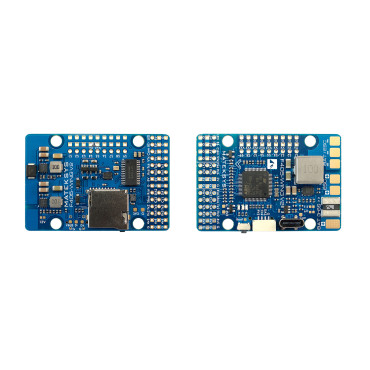

Specifikace FC

MCU: STM32F405RGT6, 168MHz, 1MB Flash
IMU: ICM42688-P
Barometr: DPS310
OSD: AT7456E
Blackbox: Slot pro MicroSD kartu
6x UART, 1x možnost Softserial_Tx (INAV)
10x PWM výstupů
2x I2C
3x ADC (VBAT, Proud, RSSI)
Vestavěný invertor pro SBUS vstup
USB Type-C (USB 2.0)

Firmware FC

ArduPilot: MatekF405-Wing (ArduPlane 4.4 nebo novější)
INAV: MATEKF405SE (INAV 6.0 nebo novější)

PDB

Vstupní napětí: 9~30V (3~6S LiPo) s TVS ochranou
Senzor proudu: 220A, 3.3V ADC (INAV měřítko 150, ArduPilot 66.7A/V)
Rezistor senzoru: 100A kontinuální, 220A špičkové
Dělič napětí baterie 1K:10K (Měřítko 1100 v INAV, BATT_VOLT_MULT 11.0 v ArduPilot)

BEC 5V výstup

Navrženo pro letový kontrolér, přijímač, OSD, kameru, bzučák, 2812 LED pásek, bzučák, GPS modul, snímač rychlosti vzduchu
Kontinuální proud: 2 A

BEC 9V / 12V výstup

Navrženo pro video vysílač, kameru, gimbal atd.
Kontinuální proud: 2 A
Možnost 12V s jumperem
Pro stabilní výstup 9V/12V by mělo vstupní napětí být vyšší než výstupní napětí +1V

BEC Vx výstup

Navrženo pro serva
Nastavitelné napětí, 5V výchozí, možnosti 6V nebo 7.2V
Kontinuální proud: 5 A, špičkový proud 6A
Pro stabilní Vx výstup by mělo vstupní napětí být vyšší než Vx napětí +1V

BEC 3.3V výstup

Navrženo pro externí 3.3V periferie
Lineární regulátor
Kontinuální proud: 200 mA

Fyzické parametry

Montáž: 30.5 x 30.5 mm, Φ4 mm s gumovými průchodkami Φ3 mm

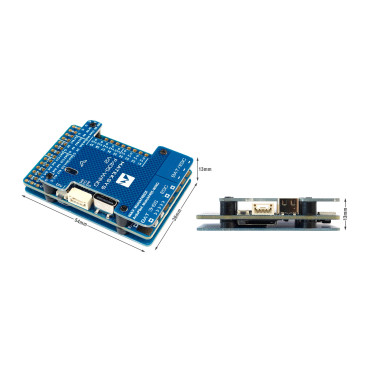

Rozměry: 54 x 36 x 13 mm
Hmotnost: 25 g

Obsah balení:

1x F405-Wing-V2
1x 20cm JST-GH-4P na JST-GH-4P kabel pro I2C port
Dupont 2.54 piny
