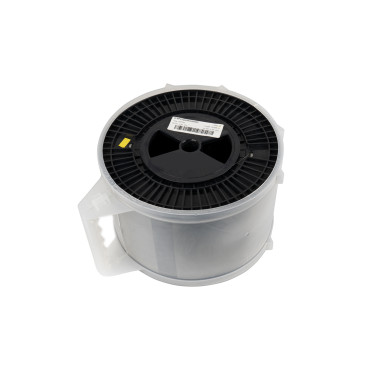

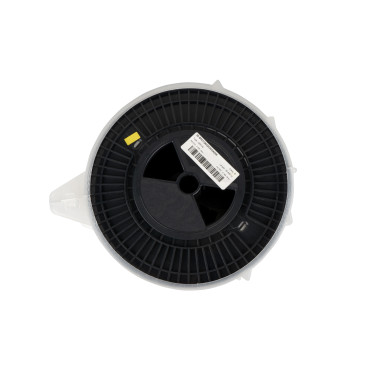

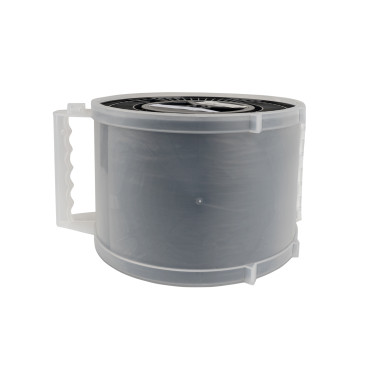

Optický kabel G657.A2 0,25 mm, 60,5 km / role

Optický kabel G657.A2 je určen pro přenos dat na velké vzdálenosti s vysokou šířkou pásma v systémech, kde je rádiová komunikace omezená nebo nedostupná. Vlákno zajišťuje stabilní přenos signálu s nízkým útlumem a je vhodné pro použití v komunikačních systémech dronů, robotických platformách a dalších aplikacích vyžadujících spolehlivé optické spoje.

Vlákno G657.A2 je konstruováno s vylepšenou ohybovou odolností, což umožňuje stabilní přenos signálu i při malých poloměrech ohybu při zachování nízké ztráty signálu.

Kabel je vyroben podle norem ITU-T G.657 a IEC 60793-2-50 a je optimalizován pro optickou komunikaci v jednom režimu, která není citlivá na ztráty při ohybu.

Důležité poznámky:

- Pro komunikační vzdálenosti do 9 km se doporučuje 20 km transceiver.

- Pro komunikační vzdálenosti 10–14 km se doporučuje transceiver 40 km.

- Pro komunikační vzdálenosti 15–20 km a více se doporučuje transceiver 60 km.

- Optické komunikační moduly Pilotix jsou kompatibilní pouze s transceivery ze stejné série. Kompatibilita s jinými sériemi není zaručena.

Specifikace:

Průměr pláště: 125,0 ± 0,7 μm
Nekruhovitost pláště: ≤ 0,7 %
Průměr povlaku: 235 ~ 245 μm
Chyba soustřednosti pláště a povlaku: ≤ 12,0 μm
Nekruhovitost povlaku: ≤ 6,0 %
Chyba soustřednosti jádra a pláště: ≤ 0,5 μm
Deformace (poloměr): ≥ 4 m
Tlumivý koeficient:
- 1310 nm: ≤ 0,35 dB/km
- 1383 nm (po stárnutí H2): ≤ 0,35 dB/km
- 1460 nm: ≤ 0,25 dB/km
- 1490 nm: ≤ 0,23 dB/km
- 1550 nm: ≤ 0,21 dB/km
- 1625 nm: ≤ 0,23 dB/km
Změna útlumu v závislosti na vlnové délce:
- 1285~1330 nm VS 1310 nm: ≤ 0,03 dB/km
- 1525~1575 nm VS 1550 nm: ≤ 0,02 dB/km
Vlnová délka nulové disperze (λ₀): 1300 ~ 1324 nm
Sklon nulové disperze (S₀): ≤ 0,092 ps/(nm²·km)
Koeficient polarizační disperze (PMD):
- Maximální hodnota jednoho vlákna: ≤ 0,1 ps/km½
- Hodnota vláknového spoje (M=20, Q=0,01 %): ≤ 0,06 ps/km½
Typická hodnota: 0,04 ps/km½
Hranice vlnové délky optického kabelu (λcc): ≤ 1260 nm
Průměr modového pole (MFD):
- 1310 nm: 8,4 ~ 9,2 μm
- 1550 nm: 9,3 ~ 10,3 μm
Efektivní skupinový index lomu (Neff):
- 1310 nm: 1,466
- 1550 nm: 1,467
Bodová diskontinuita:
- 1310 nm: ≤ 0,05 dB
- 1550 nm: ≤ 0,05 dB
Teplotní závislost (-60 °C až +85 °C): ≤0,05 dB/km
Teplotní a vlhkostní cykly (-10 °C až +85 °C, 98 % relativní vlhkost): ≤0,05 dB/km
Závislost na namáčení vodou (23 °C, po dobu 30 dnů): ≤0,05 dB/km
Závislost na vlhkém teple (85 °C, 85 % relativní vlhkost, po dobu 30 dnů): ≤0,05 dB/km
Stárnutí suchým teplem (85 °C, po dobu 30 dnů): ≤0,05 dB/km
Zkouška odolnosti:
≥ 9,0 N
≥ 1,0 %
≥ 100 kpsi
Dodatečná ztráta při makroohybu:
- 10 otáček, poloměr 15 mm @1550 nm: ≤ 0,03 dB
- 10 otáček, poloměr 15 mm @1625 nm: ≤ 0,1 dB
- 1 otočení, poloměr 10 mm @1550 nm: ≤ 0,1 dB
- 1 otočení, poloměr 10 mm @1625 nm: ≤ 0,2 dB
- 1 otočení, poloměr 7,5 mm @1550 nm: ≤ 0,5 dB
- 1 otočení, poloměr 7,5 mm @1625 nm: ≤ 1,0 dB
Síla odstraňování povlaku:
- Typický průměr: 1,5 N
- Špička: 1,3~8,9 N
- Dynamický únavový parametr (nd): ≥ 20

Balení obsahuje:

1x optický kabel G657.A2 (0,25 mm), role 60,5 km
