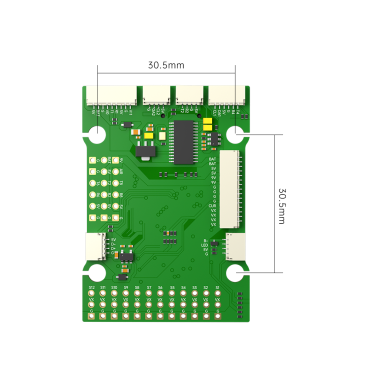

BLITZ Wing H743 Flight Controller



Vysoko kvalitný letový ovládač, navrhnutý špeciálne pre nadšencov Fixed Wing UAV, je kompatibilný s INAV a Ardupilot. Vďaka pokročilým funkciám a kompatibilite s obľúbenými softvérovými platformami ponúka letový ovládač BLITZ Wing H743 vynikajúci zážitok z letu a poskytuje spoľahlivé a efektívne riešenie pre lietadlo.



Funkcie:



- Až 5 skupín napájacích pájkovacích plôch ESC.

- Vybavené funkciou duálneho analógového vstupu kamery, ktorú možno prepínať pomocou diaľkového ovládania.

- Nezávislý 6A servo napájací zdroj BEC, poskytujúci výkonnú ochranu napájania pre servá, kompatibilné so servami rôznych napätí.

- Využíva hlavný MCU STM32H743, ktorý ponúka vysoký výkon spracovania a podporu funkcií.

- Palubný slot pre SD kartu, poskytujúci veľkokapacitný úložný priestor pre záznam dát.

- Pájkovacia podložka vyhradeného prevedenia.

- Palubný merič prúdu, sledovanie letového prúdu v reálnom čase.

- Podporuje externý snímač rýchlosti vzduchu pre presnejšie dáta.



FC špecifikácie:



MCU: STM32H743

Gyro: ICM42688P

Baro: DPS310

OSD: AT7456E

BlackBox: MicroSD karta

UARTS: 8

I2C serial: SDA / SLA podložky

Podporovaný protokol Smartaudio / IRC Tramp VTX

WS2812ledStrip: Áno

Bzučiak: Áno

Prepínateľné vstupy pre duálny fotoaparát

Prepínateľné 5V/7,4V/8. 4V výstupy

7-36V DC IN (2-8S)

Montážny vzor: 30,5*30,5mm/φ4

Rozmery: 36,9*52mm

Hmotnosť: 35g

Firmware INAV: IFLIGHT_BLITZ_Wing_H743

Firmware Ardupilot: IFLIGHT_BLITZ_Wing_H743

BEC: 5V 2,5A / 9V 2,5A / 5-8,4V 6A



Návrh zapojenia:

UART1 pre VTX HD/Analog

UART2 pre prijímač

UART4 pre GPS

UART2, UART5, UART6, UART7 voľné

5V 2,5A BEC pre FC

9V 2,5A BEC pre VTX

5-8,4V 6A BEC pre servo



Balíček obsahuje

1 x BLITZ Wing H743 Flight Controller

1x silikónové priechodky
