FPV HD kamera SIYI ZT30 EO/IR/LRF Gimbal



SIYI ZT30 je pokročilý EO/IR gimbal systém navrhnutý pre náročné letecké misie vyžadujúce presnosť, čistotu a multifunkčné schopnosti. Ponúka termálny senzor s vysokým rozlíšením 640×512 s funkciou merania teploty, výkonnú 4K kameru s 30× optickým a 180× hybridným zoomom a laserový diaľkomer s dosahom 1200 metrov. ZT30 poskytuje bezkonkurenčný situačný prehľad v kompaktnom prevedení.



Vďaka 2K ultraširokouhlému snímaniu, rozdelenému zobrazeniu a synchronizovanému zoomu umožňuje ZT30 operátorom sledovať teplotné a optické záznamy súčasne s vysokou presnosťou. Podporuje nekonečné otáčanie (yaw), rýchlo upínaciu montáž, režim Nose aj obrátenú inštaláciu, čo zabezpečuje flexibilné použitie na rôznych UAV platformách.



Špecifikácie:



Celkovo:



Výstup videa: Ethernet

Vstup riadiacich signálov: S.Bus, UART, Ethernet UDP / TCP

Výstup riadiacich signálov: S.Bus

Stabilizácia: Vysoko presná 3osá stabilizácia (yaw, pitch, roll)

Napätie: 11–25,2 V (3S až 6S)

Spotreba: Priemerne 9 W, špička 20 W

Krytie: IP4X

Pracovná teplota: -10 až 50 °C

Rozmery (s rýchlo upínacím úchytom): 134.5 × 140 × 201 mm

Hmotnosť (s úchytom): 854 g



Rýchlo upínací úchyt ZT30:



Rozmery: 140 × 140 × 63 mm

Hmotnosť: 104 g



Gimbal:



Uhlová stabilita: ±0.01°

Ovládanie náklonu (pitch): -90° ~ +25°

Ovládanie smeru (yaw): neobmedzené

Ovládanie rotácie (roll): -45° ~ +45°



Zoom kamera:



Objektív: 30× optický / 180× hybridný zoom

Ohnisková vzdialenosť: 4.8–149 mm (±5%)

Snímač: 1/2.7" Sony CMOS, 8 MP

Clona: F1.3–4.8 (±5%)

Zorné pole: Bez zoomu – diagonálne 65.4°, horizontálne 58.1°

Pri 30× zoome – diagonálne 2.48°, horizontálne 2.14°

Rozlíšenie videa: 4K@30fps, 2K@30fps, 1080p@30fps, 720p@30fps

Fotografie: 4K (3840 × 2160)



Termokamera:



Senzor: Nechladený VOx mikrobolometer

Rozlíšenie: 640 × 512

Digitálny zoom: 2×

Ohnisková vzdialenosť: 19 mm, clona F1.1, fixný focus

Vlnová dĺžka: 8–14 μm

Rozsah merania teplôt:

- Vysoká citlivosť: -20 až +150 ℃

- Nízka citlivosť: 0 až +550 ℃

Presnosť: ±2 ℃ / ±3 ℃

Režimy merania: Celoplošné, bodové, box merania



Širokouhlá kamera:



Snímač: 1/2.8" Sony CMOS, 4 MP

Ekvivalentné ohnisko: 20 mm

Zorné pole: Diagonálne 93°, horizontálne 84.5°

Rozlíšenie videa: 2K@30fps

Rozlíšenie fotografií: 2K (2560 × 1440)

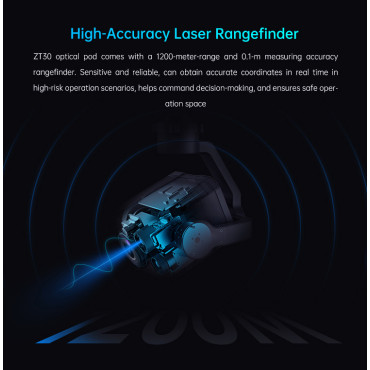

Laserový diaľkomer:



Dosah: 5–1200 m

Vlnová dĺžka: 900–908 nm

Rozlíšenie: 0.1 m

Presnosť: ±1 m (3–100 m), ±1 + L*0.25% m (100–600 m)

Frekvencia pulzov: 3 Hz

Max. výkon: 5 mW



Všeobecné:



Bitrate: 15 Mbps (kodek H.265)

Formát súborov: FAT32, exFAT

Formát obrázkov: JPG

Formát videa: MP4

MicroSD: Class10, max. 256 GB

Režim fotenia: Jednotlivý snímok

Expozičný režim: Vyhodnocovací



Balenie obsahuje:



1 × ZT30 štvorsenzorový optický gimbal

1 × ZT30 rýchlo upínací antivibračný úchyt

1 × ochranný kufor

1 × S.Bus Y kábel pre MK15 / HM30

1 × univerzálny 3 v 1 riadiaci kábel

1 × napájací kábel pre gimbal

1 × ethernetový kábel pre gimbal

1 × kábel pre prepojenie so SIYI Link

1 × ethernetový kábel RJ45

1 × kábel UART pre PX4 / ArduPilot

1 × sada skrutiek pre montáž ZT30

1 × kryt pre O4 Air Unit (čierny)

1 × držiak kamery DJI O4

1 × tlmiaci držiak kamery

6 × tlmiace guličky

6 × HD tlmiace guličky

4 × skrutky M2×4

6 × skrutky M1.4×10×4 s podložkou
