Systém leteckej veže BLITZ F7 E55 4-V-1



Funkcie



- Vylepšený dizajn obvodu, lepšie komponenty a nižší elektrický šum

- DJI HD VTX konektor (Plug-and-Play / nie je potrebné pájkovanie)

- FC indikačná LED pre vizuálne ladenie

- S LC filtrom



FC špecifikácie

MCU: STM32 F722

Gyroskop: ICM42688

Barometer: DPS310

OSD čip: AT7456E

Flash: 32 MB (Blackbox flash)

UARTS: 6

Výstupy motora: 4x (konektor SH1.0)

I2C serial: SDA / SLA podložky

Podporovaný protokol Smartaudio / IRC Tramp VTX

LED ovládač: Áno

Bzučiak: Áno

Cieľový firmware: IFRC-IFLIGHT_BLITZ_F722

Montážny vzor: 30,5 * 30,5 mm / 4 mm priemer otvoru PCB

Rozmery: 36,5*35 mm

Hmotnosť: 7,8g

BEC: 5V 2,5A / 9V 2A



Návrh zapojenia:

UART 1 pre VTX HD / Analóg

UART 2 pre prijímač

UART 3/4/5 pre GPS alebo iné senzory, ktoré vyžadujú sériový port

UART 6 pre ESC telemetriu

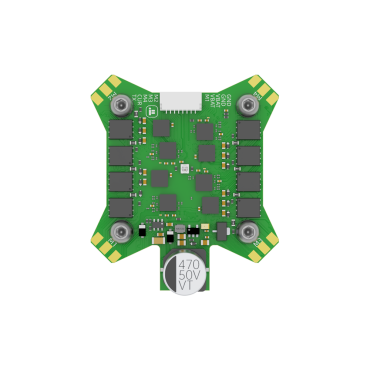

Špecifikácie ESC

Montážne otvory: 30,5*30,5mm/Φ4mm

Hmotnosť: 15,3g

Podporuje 2-6S lipo vstup

MCU: G071

Konštantný: 55 Ampérov

Výboj: 65 Ampérov

Snímač prúdu: Áno

BEC: Nie

Aktuálny kurz: 200

Podporuje: DShot DShot150/300/600/MultiShot/ OneShot atď.

Cieľ: IFLIGHT_BLITZ_G3 32.9

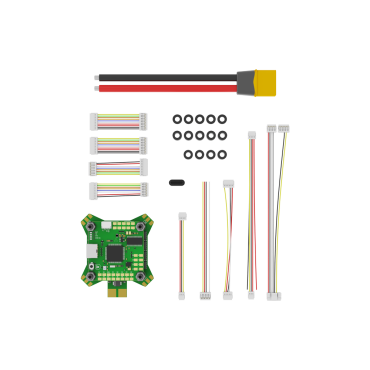

Balíček obsahuje:

1 x BLITZ F7 V1.2 Flight Controller

1 x BLITZ E55 4-IN-1 2-6S ESC

1x silikónové průchodky

1 x káblový zväzok pre F7 Flight controller
