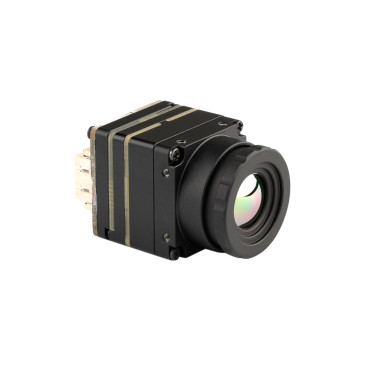

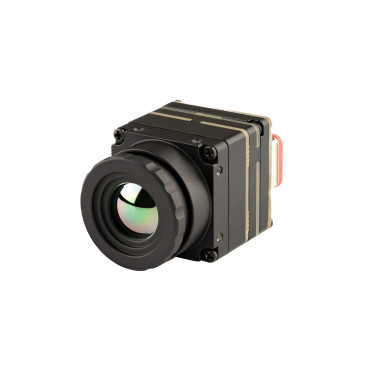

Termokamera FPV Pilotix T256 CVBS+USB (9 mm)

Pilotix T256 CVBS+USB (9 mm) je kompaktní nechlazený termokamerový modul určený pro drony FPV, robotické platformy, průmyslové monitorování a vestavěné systémy vyžadující termovizi. Je vybaven vysoce citlivým detektorem z oxidu vanadu a pořizuje jasné termální snímky i v náročných podmínkách, jako je úplná tma, kouř, mlha a prostředí s nízkým kontrastem.

Díky konstrukci s duálním výstupem může modul přenášet analogové CVBS video pro standardní FPV brýle nebo vysílače a současně poskytovat digitální USB výstup pro nahrávání, zpracování na palubě nebo integraci s externími systémy. To z něj činí praktické řešení pro operátory bezpilotních letadel (UAV), kteří potřebují jak pilotování v reálném čase, tak sběr termálních dat.

Ve srovnání s verzemi s kratší ohniskovou vzdáleností poskytuje 9mm objektiv užší úhel záběru a výrazně delší dosah pozorování, díky čemuž je vhodnější pro identifikaci vzdálených zdrojů tepla, sledovací úkoly a přesné inspekční lety.

Vlastnosti:
- Nechlazený infračervený detektor z oxidu vanadu
- Rozlišení termálního obrazu 256×192
- Vysoce citlivá termální detekce 25 mK

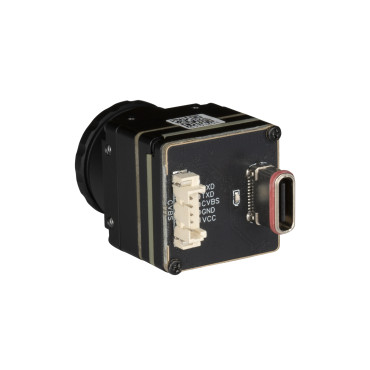

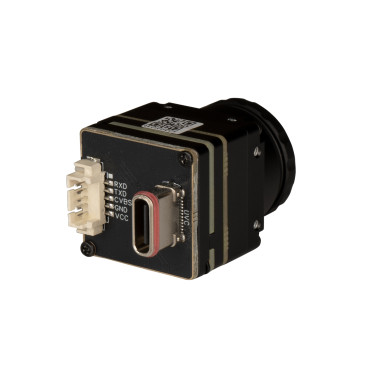

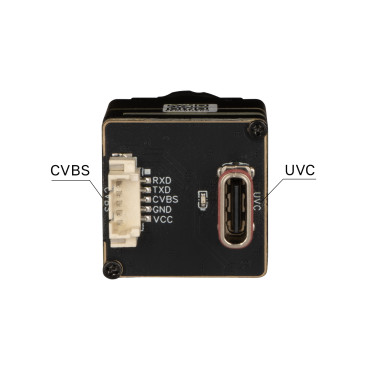

- Duální video výstup: analogový CVBS + USB

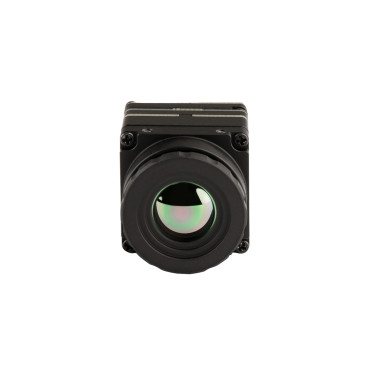

- Úzký 9mm objektiv pro pozorování na větší vzdálenost
- Více palet termálního zobrazení
- Plynulý digitální zoom od 1,0× do 8,0×
- Funkce otočení a zrcadlení obrazu
- Kompaktní lehké pouzdro pro drony FPV
- Navrženo pro náročné provozní podmínky

Technické parametry:

Typ detektoru: Nechlazený infračervený detektor s fokální rovinou z oxidu vanadu
Rozlišení: 256x192
Objektiv: 9 mm
Efektivní snímková frekvence: 25/50 Hz
Vzdálenost mezi pixely: 12 μm
Zorné pole (FOV): 19,4° x 14,6° x 24,1° (HxVxD)
Spektrální pásmo: 8~14 μm
Teplotní rozdíl ekvivalentní šumu (NETD): 25 mK při 25 °C, F#1,0, 25 Hz
Tepelná časová konstanta: <12 ms

Nastavení obrazu:

Korekce nerovnoměrnosti: Korekce závěrky / korekce algoritmem bez závěrky
Nastavení jasu/kontrastu: 0–100, volitelné
Polarita/paleta: White-hot / Black-hot / podpora různých palet
Digitální zoom: 1,0–8,0× plynulý zoom (krok: 0,1)
Zrcadlení obrazu: Vertikální/horizontální/diagonální

Elektrické parametry:

Analogové video: PAL/NTSC
Digitální video: DVP/BT656/USB 2.0
Komunikační rozhraní: UART/I2C/USB 2.0
Vstup napájení: 5 V
Typická spotřeba energie USB výstupu při 25 °C: <0,35 W

Fyzikální vlastnosti:

Hmotnost (bez objektivu): <7 g
Rozměry (bez objektivu): 21 × 21 × 10,3 mm

Přizpůsobivost prostředí:

Provozní teplota: -40 °C až +80 °C
Skladovací teplota: -50 °C až +85 °C
Vlhkost: 5 %–95 %, bez kondenzace
Vibrace: 6,06 g, náhodné vibrace, všechny osy
Náraz: 80 g, 4 ms, konečná špičková pilová vlna, tři osy a šest směrů

Balení obsahuje:

1x termokamera FPV Pilotix T256 CVBS+USB (9 mm)
1x propojovací kabel
